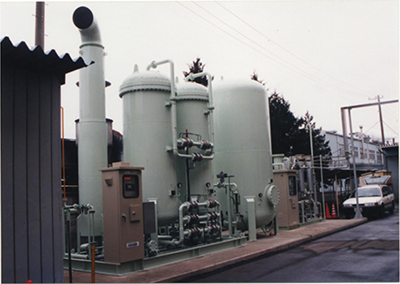

变压吸附（PSA）制氮设备
变压吸附（PSA）制氮设备技术特点
• 设备撬装供货，现场无安装工作量
• 设备占地面积小，投产周期短
• 启动迅速，开车后30分钟可提供产品氮气
• 自动化程度高，全自动无人操作
• 流程简单，维护量少
• 产品纯度95%～99.9995%可选
• 设备寿命长，大于10年
• 使用过程中无需补填分子筛
氮气精制系统
由PSA变压吸附或膜分离制氮系统所生产的原料氮气（体积含氧量～1%）与少量氢混合后，在一只装有钯触媒催化剂的反应器内粗氮中的残余氧与氢气反应生成水蒸气，化学反应式如下：
2H2 ＋ O2 → 2H2O＋反应热
离开反应器的高纯氮先经冷却器冷却，以除去冷凝水。再经吸附干燥器干燥，最终可得非常洁净干燥的氮气产品（产品气露点可达-70℃）。根据连续监测高纯氮中的氧含量，调节配氢量。经特殊设计的控制系统可自动调节氢气流量并确保产品氮气中的氢气含量最少。通过在线纯度、水分含量分析，不合格产品可自动放空。整套系统全自动操作。
氮气精制系统技术指标
（适于用户现场氢气供给方便，产品氮气气量较大的场景）
原料氮气
纯度：大于等于98%
压力：0.45Mpa.g≤P≤1.0Mpa.g
温度：≤40℃
脱氧氢气
纯度：≥99.99%(其余为水蒸气和残氨)
压力：高于原料氮气0.02～0.05Mpa.g
温度：≤40℃
脱氧后产品氮气纯度：过量氢含量：2000～3000PPm；氧含量：0PPm.
PSA制氮装置规格性能参数表
| 性能参数 设备型号 |
95% | 97% | 98% | 99% | 99.5% | 99.9% | 99.99% | 99.999% | 空压机容量 | 设备占地 M2 |
| 氮气产量 | KW | 长×宽 | ||||||||
| LFPN-30 | 50 | 47 | 44 | 40 | 37 | 29 | 21 | 19 | 11 | 3.0×2.4 |
| LFPN-40 | 64 | 61 | 58 | 53 | 48 | 38 | 28 | 25 | 15 | 3.4×2.4 |
| LFPN-50 | 76 | 73 | 70 | 64 | 59 | 47 | 34 | 30 | 18 | 3.6×2.4 |
| LFPN-60 | 93 | 87 | 85 | 78 | 61 | 57 | 41 | 37 | 22 | 3.8×2.4 |
| LFPN-80 | 130 | 120 | 120 | 110 | 100 | 80 | 57 | 51 | 30 | 4.0×2.4 |
| LFPN-100 | 162 | 150 | 150 | 137 | 125 | 100 | 73 | 65 | 37 | 4.5×2.4 |
| LFPN-130 | 195 | 185 | 180 | 165 | 150 | 120 | 87 | 78 | 45 | 4.8×2.4 |
| LFPN-160 | 248 | 236 | 229 | 210 | 191 | 152 | 110 | 100 | 55 | 5.4×2.4 |
| LFPN-220 | 332 | 312 | 307 | 281 | 255 | 204 | 148 | 133 | 75 | 5.7×2.4 |
| LFPN-270 | 407 | 383 | 375 | 344 | 313 | 250 | 181 | 162 | 90 | 7.0×2.4 |
| LFPN-330 | 496 | 468 | 458 | 420 | 382 | 305 | 221 | 198 | 110 | 8.2×2.4 |
| LFPN-400 | 601 | 565 | 555 | 509 | 462 | 370 | 268 | 240 | 132 | 8.4×2.4 |
| LFPN-470 | 611 | 670 | 656 | 600 | 547 | 437 | 317 | 285 | 160 | 9.4×2.4 |
| LFPN-600 | 925 | 870 | 853 | 780 | 610 | 568 | 412 | 369 | 200 | 12.8×2.4 |
| LFPN-750 | 1146 | 1080 | 1058 | 969 | 881 | 705 | 511 | 458 | 250 | 13.0×2.4 |
| LFPN-800 | 1230 | 1160 | 1140 | 1045 | 950 | 760 | 551 | 495 | 280 | 14.0×2.4 |
※本表所列数据以环境温度20℃，大气压力100Kpa，相对湿度70%的条件为基准。产品氮气压力～0.6Mpa.g,。不经脱氧纯化直接从PSA吸附床制取氮气。且可提供99.9995%纯度的氮气。
PSA制氮设备的应用
金属热处理：光亮淬火与退火、渗碳、可控气氛、粉末金属烧结
化学工业：覆盖、惰性气体保护、压力传输、油漆、食用油搅拌
石油工业：氮气钻井、油井维修、精炼、天然气回收
化肥工业：氮肥原料，触媒保护，洗涤气等
电子工业：大规模集成电路、彩电显像管、电视机和收录机元件及半导体处理
食品工业：食品包装、啤酒保鲜、非化学消毒、水果和蔬菜保鲜
医药工业：药品充氮包装、运输和保护，药料气动传输
煤炭工业：煤矿防灭火，煤矿开采过程中的瓦斯气置换
橡胶工业：交联电缆生产和橡胶制品生产防老化保护
玻璃工业：浮法玻璃生产中的气体保护
文物保护：出土文物、书画、青铜器、丝织品等的防腐处理及惰性气保护
化学工业：覆盖、惰性气体保护、压力传输、油漆、食用油搅拌
石油工业：氮气钻井、油井维修、精炼、天然气回收
化肥工业：氮肥原料，触媒保护，洗涤气等
电子工业：大规模集成电路、彩电显像管、电视机和收录机元件及半导体处理
食品工业：食品包装、啤酒保鲜、非化学消毒、水果和蔬菜保鲜
医药工业：药品充氮包装、运输和保护，药料气动传输
煤炭工业：煤矿防灭火，煤矿开采过程中的瓦斯气置换
橡胶工业：交联电缆生产和橡胶制品生产防老化保护
玻璃工业：浮法玻璃生产中的气体保护
文物保护：出土文物、书画、青铜器、丝织品等的防腐处理及惰性气保护
