氦气回收系统
主要应用
氦气在光纤制造工艺中被广泛应用：
在光纤预制棒沉积工艺中作为载气；
在预制棒脱水烧积工艺中用氦气清除多孔体中的残留杂质(去氢)；
在光纤高速拉丝工艺中作热转移气体等。
主要流程

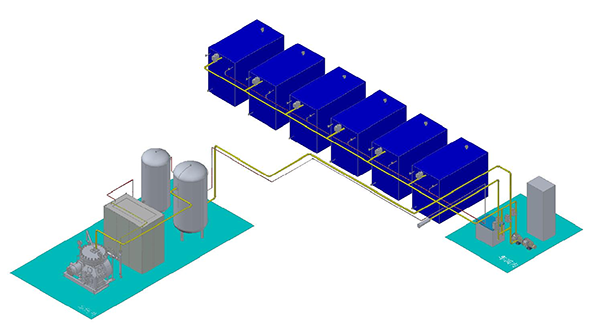

氦气回收系统主要分为气体收集系统、除氯系统、压缩、缓冲、纯化系统、低温净化系统、产品供气系统。

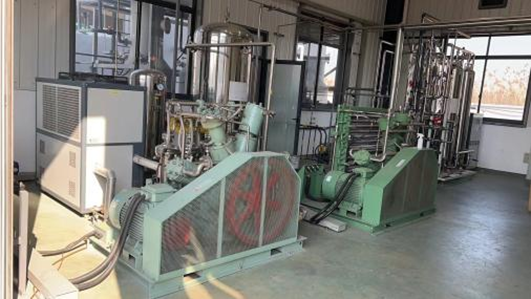

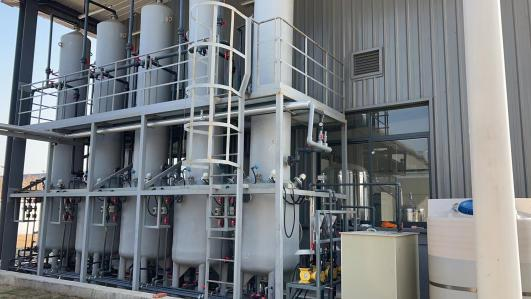

在每台烧结炉的排气系统上安装收集器，将废气收集后送去碱洗塔中洗涤，以去除大部分氯气，洗涤后的气体经压缩机压缩到工艺压力，进入高压储气罐中进行缓冲，为确保压缩机的正常运行,在压缩机前后设有风冷冷却器对气体进行冷却。压缩后的气体进入脱氢器，经催化剂催化，氢与氧反应生成水，随后游离水在水分离器中被除去，再利用纯化器将废气中的水和CO2除至1ppm以下。经前端工序纯化的氦气进入低温净化系统，利用深冷精馏原理脱除其余杂质，最终产出达到国家标准的高纯氦气。产品储罐中的合格高纯氦气经高纯气体过滤器、高纯气体减压阀、质量流量计、单向阀、管道输送至客户用气点。
技术优势
• 回收技术先进，净化效率不低于95%，总回收率不低于70%，回收氦气符合国家高纯氦气指标；
• 设备集成度高，占地面积小；
• 投资回报周期短，可帮助企业显著节约生产成本；
• 绿色环保，减少不可再生资源的消耗，可持续发展。
