氘气回收系统

产品描述

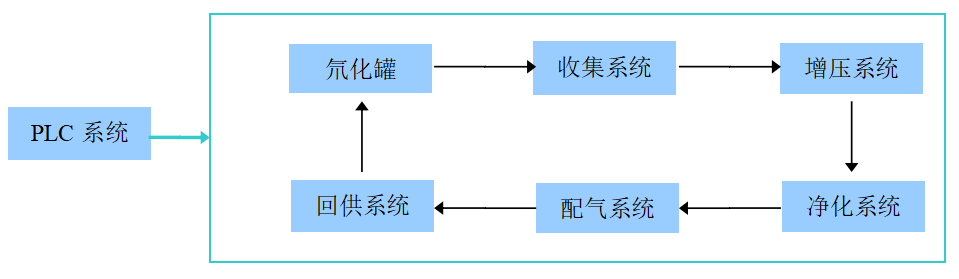

本装置主要包含收集系统、增压系统、净化系统、配气系统、回供系统、PLC控制系统六大系统组成。

收集系统：由过滤器、收气阀、无油真空泵、低压缓冲罐等组成。该系统主要作用将氘化罐内的氘气收集至低压缓冲罐。

增压系统：使用氘气压缩机，将收集系统收集来的废氘气，经压缩机压缩至系统需要的工作压力。

净化系统：由净化桶和吸附剂组成，采用双桶设计，可根据实际情况进行不间断切换。

配气系统：用于调配氘化气体的氘气浓度，工厂可根据要求自己设定。

回供系统：由管道、阀门、仪表组成，目的是将产品罐内的氘气送入需要使用的氘化罐内。

PLC系统：回收循环利用装置和生产操作的自控系统。能有效地监控成套设备生产过程，保证运行可靠，操作维护方便；主要的工艺参数的显示、记录、调节、及回收设备的起动联锁和事故联锁保护，生产过程主要工艺参数报表均由PLC计算机系统完成，参数越限及系统故障时PLC计算机系统报警。

工作流程

①　将光纤放置氘化罐内锁紧罐门；

②　启动真空泵将罐内压力抽到一定压力，置换掉罐内原有的空气；

③　然后充入按浓度要求配比好的混合气至需要的压力进入氘化阶段；

④　氘化结束后，启动真空泵将罐内混合气回收至室外净化车间；

⑤　回收回来的混合气通过净化设备提纯后存放到产品罐。

技术优势

• 一次性投资小，回报周期短；

• 设备占地面积小；

• 绿色环保，减少不可再生资源的消耗，可持续发展。
